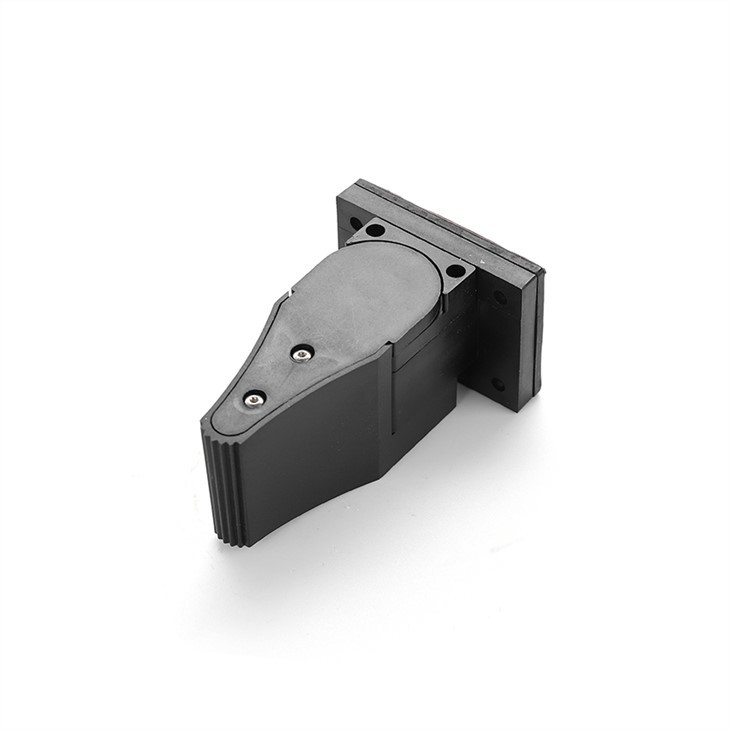

Едноосов джойстик с ефект на Хол
Тази серия продукти се използват главно в индустриални дистанционни управления, контролни панели на различни инженерни превозни средства или промишлени машини и оборудване.
Описание
Серия FJ1
Едноосова ръкохватка за управление на върха на пръста
Характеристики на продукта
Едноосова дръжка на върха на пръста за работа отпред и отзад.
Пружината се нулира.
Той е компактен и лесен за инсталиране.
Устройството за откриване на ъгъла е потенциометър или безконтактен сензор на Хол.
Различни диапазони на изходното напрежение могат да бъдат избрани според нуждите.
Обхват на приложение
Тази серия продукти се използват главно в индустриални дистанционни управления, контролни панели на различни инженерни превозни средства или промишлени машини и оборудване.
Технически параметри Техническа информация
Електрическа спецификация
Тип потенциометър
Захранващо напрежение | & lt;32Vdc |
Обща стойност на съпротивлението | 4KQ или 5KQ |
Грешка в съпротивлението | & lt; 20% |
Електрически ъгъл | ± 28 ° |
Среден ъгъл на мъртвата зона | ± 2.5 ° |
Максимална консумация на потенциометър | 0,25 W (25 ℃, без натоварване) |
Средно изходно напрежение | 48% ~ 52% (± 2%) |
Превключвател за посока Захранващо напрежение | & lt;35Vdc |
Максимален ток | 2mA |
Начален ъгъл | ± 3 ° |
Контактно съпротивление | & lt; 500Q |
Тип зала
Захранващо напрежение | 5,0 ± 0,5 Vdc |
Захранващ ток | & lt;9mA; 18mA (двойно зала) |
Гранично допустимо напрежение | 30Vdc |
Обратно гранично допустимо напрежение | -15Vdc |
Устойчивост на натоварване | & gt; 10KQ |
Средно изходно напрежение | 2.5 ± 0.2V |
Линейна грешка на изходното напрежение | & lt;± 5% |
Механични параметри
Разклатете ъгъл около | ± 30 ° |
Начин на действие | Автоматично пружинно връщане |
Начална сила | 1.3N |
Максимална работна сила | 3N |
Ограничаваща сила | & gt; 50N |
Срок на експлоатация | & gt; 2 милиона пъти (тип потенциометър) |
& gt; 5 милиона пъти (тип зала) | |
Тегло | 45g |
Параметри на околната среда
Работна температура | -30 ℃ ~ + 70 ℃ |
Температура на съхранение | -40 ℃ ~ + 85 ℃ |
Степен на защита | IP66 (над инсталационния панел) |
Избор на продукти
серия
FJ1
Изходен сигнал
[Тип потенциометър] (Захранващото напрежение е по-малко от 32Vdc)
P041 4KQ потенциометър, изходно напрежение 0% ~ 100% Vdc, превключвател за предна и задна посока
P052 5KQ потенциометър, изходно напрежение 10% ~ 90% Vdc, превключвател за посока отпред и отзад
P053 5KQ потенциометър, 25% ~ 75% Vdc изходно напрежение, превключвател за предна и задна посока
Тип зала (захранващо напрежение 5Vdc)
H51 единична зала, 0,5 ~ 2,5 ~ 4,5 Vdc изходно напрежение
H52 единична зала, изходно напрежение 0 ~ 2,5 ~ 5,0 Vdc
H53 единична зала, изходно напрежение 1,25 ~ 2,5 ~ 3,75 Vdc
2H51 излишен Хол, 0,5 ~ 2,5 ~ 4,5 Vdc и 4,5 ~ 2,5 ~ 0,5 Vdc изходно напрежение
2H52 излишен Хол, 0 ~ 2,5 ~ 5 Vdc и 5 ~ 2,5 ~ 0 Vdc изходно напрежение
2H53 излишен Хол, 1,25 ~ 2,5 ~ 3,75 Vdc и 3,75 ~ 2,5 ~ 1,25 Vdc изходно напрежение
Електрически инсталации
Щепсел за окабеляване (FCI DU BOX TM 7-пътен мъжки конектор 76382-307)
Щифт Електрическа позиция Тип Хол Тип Излишен Хол цвят на резбата
A Неутрален централен кран на потенциометъра празен A навън червено
B Захранващо напрежение Захранващо напрежение Захранващо напрежение Син
C Плъзгащо изходно напрежение на потенциометъра Bout Bout черно
Д ОВ ОВ ОВ бял
E Превключвател за посока (X +) празен празен жълт
Извод за превключвател на посока F (X-) празен празен зелен
G посока отворен обществен затворен край празен празен сив
