Джойстик с ход с единична ос

• Едноосен задвижван с пръст, насочен напред и назад.
• Пружинно връщане.
• Появата на малки, лесни за инсталиране.
• Свържете сензора за ефект на Хол.
• Различен обхват на изходното напрежение по избор.

Изпрати запитване

FJ3-BG

Описание

Характеристики на продукта

FJ 3 СЕРИЯ ОСИЧНА РЪКА 3 НА ED JOYSTICK

● Едноосен задвижван с пръст, насочен напред и назад.

● Пружинно връщане.

● Появата на малки, лесни за инсталиране.

● Изключете сензора за ефекта на Хол.

● Различен диапазон на изходното напрежение по избор.

Приложение

Типично приложение за дистанционно радиометрично рамо, рамо, превозно средство извън магистралата и управление на промишлен панел

Техническа информация

Електрически данни

Захранване: 5 ± O.5Vdc (стандартно напрежение)

9 ~ 36Vdc (широко напрежение)

Захранващ ток:<>

18mA (излишна зала)

Максимално допустимо напрежение на претоварване 30Vdc

Напрежение за обратна полярност (макс.)	-15Vdc
Устойчивост на натоварване	& gt; 10KQ
Толеранс към съпротивление	2.5±0.2V
Толеранс на изходна линейност	& lt; ± 0.3Vdc

Механични характеристики
Ъгъл на движение	Около ± 30 °
Тип на работа	Пролетно връщане
Пробивна сила	1.3N
Работна сила	3N
Максимално допустима сила	& gt; 30N
Очакване на живот	& gt; 2 милиона цикъла
Тегло	45g
& lt; _	J

Данни за околната среда

Работна температура Съхранение Температура на защита на температурата

-30°C~ +70°C

-40 J +85°C

IP65

(Само за електронна част)

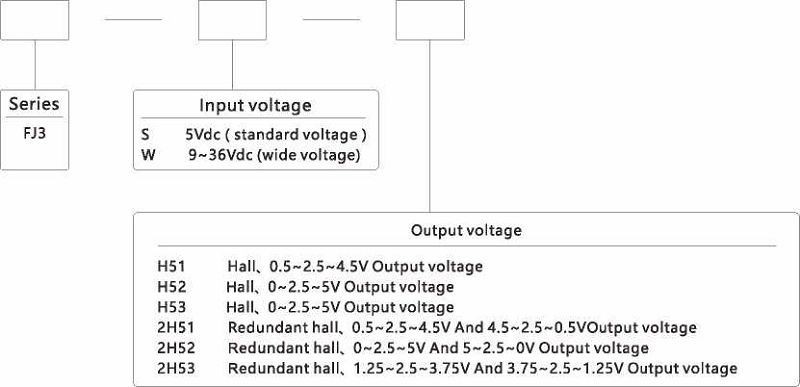

Конфигурация на продукта

① ② ③

image007(001)

Размери


Изглед отпред	Страничен изглед

	Схематичен ъгъл на работа

Инсталиране на продукта

Отваряне на панела

Електрически връзки

Определения на проводници
Функция номер		Цвят
1	VCC	червен
2	GND	Черен
3	Аут	Жълто
4	Сблъсък	Зелено
